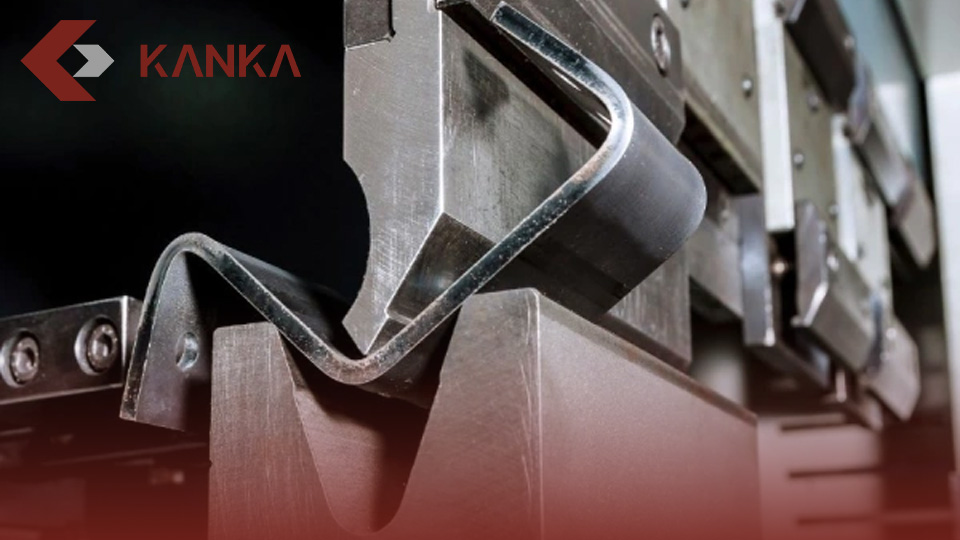

کشش ورق استیل و مهمترین نکات هنگام انجام این کار

کشش ورق استیل فرآیندی حساس است که اگر به درستی مدیریت نشود، می تواند یک ورق کاملا سالم را به قطعه ای غیرقابل استفاده تبدیل کند؛ اما اگر دانش فنی و ابزار مناسب در اختیار باشد، همین فرآیند امکان تولید قطعاتی دقیق، مقاوم و بدون نقص را فراهم می سازد. اهمیت این عملیات در صنایع مختلف ناشی از توانایی آن در ایجاد فرم های پیچیده، افزایش استحکام نهایی و ارائه کیفیت سطحی مطلوب است. این مقاله با تمرکز بر اصول علمی، نکات کاربردی و الزامات فنی، تمام ابعاد مرتبط با کشش ورق استیل را بررسی می کند تا در پایان، تصویری کامل و قابل اتکا از این فرآیند ارائه شود.

خرید انواع محصولات استیل
با بهترین قیمت از فروشگاه کانکا

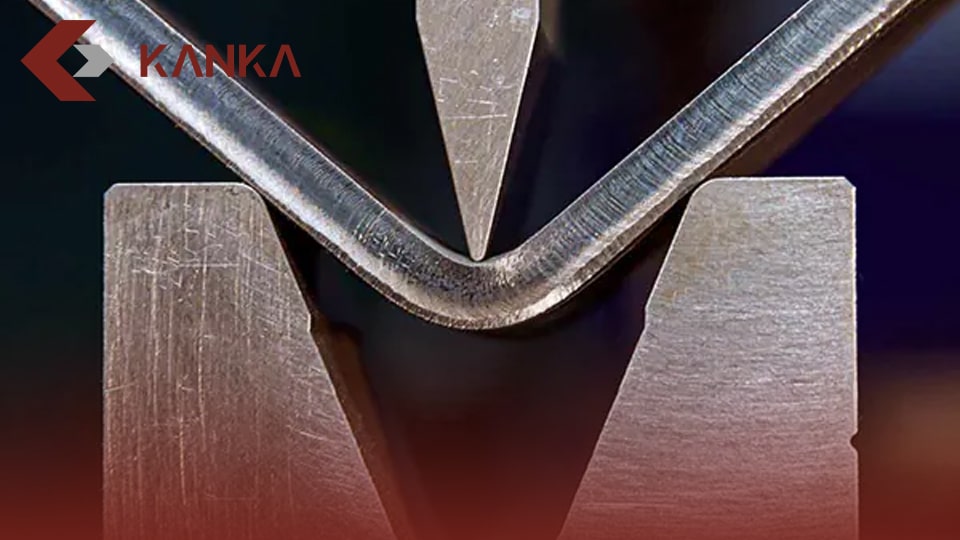

کشش ورق استیل چیست؟

در این بخش لازم است مفهوم کشش ورق استیل به صورت دقیق و طبقه بندی شده تشریح شود تا مبنایی روشن برای سایر بخش های مقاله فراهم گردد. این فرآیند یکی از روش های اصلی شکل دهی ورق های فلزی است و به ویژه در مورد استنلس استیل، به دلیل ویژگی های مکانیکی خاص این آلیاژ، اهمیت بیشتری پیدا می کند. کشش ورق استیل فرآیندی است که در آن ورق استنلس استیل تحت نیروی کنترل شده پرس و درون قالب، از حالت تخت به یک شکل جدید و سه بعدی تبدیل می شود. هدف این عملیات، دستیابی به قطعه ای با استحکام، یکنواختی سطح و هندسه دقیق است، بدون آنکه پارگی، چروک یا نازک شدگی غیرطبیعی در ورق ایجاد شود.

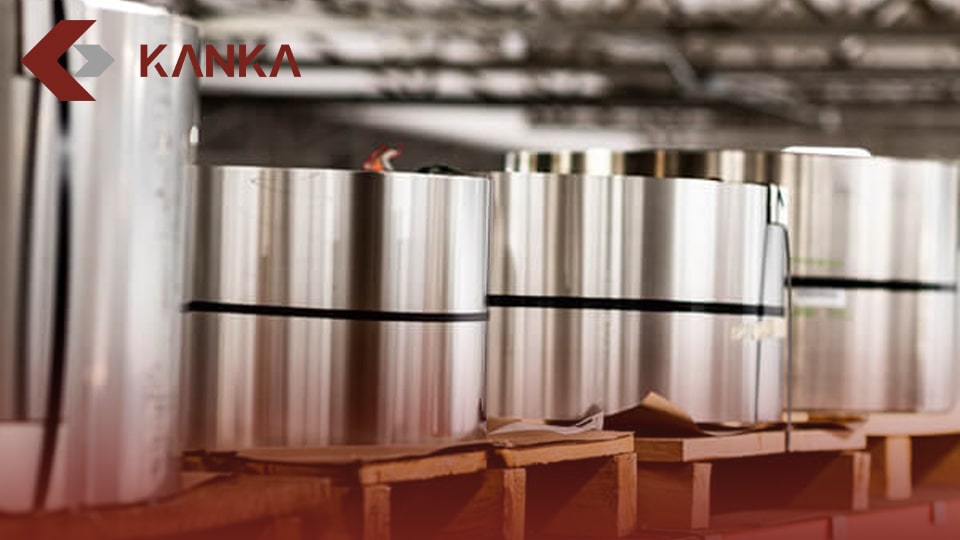

انواع کشش ورق استیل

در این بخش، انواع فرآیندهای کشش ورق استیل به صورت تفکیک شده معرفی می شوند تا روشن شود هر روش با چه هدفی مورد استفاده قرار می گیرد و چه تفاوت هایی در ویژگی های فنی آن ها وجود دارد. انتخاب نوع کشش متناسب با هندسه قطعه، ضخامت ورق و ویژگی های مکانیکی آلیاژ، نقش تعیین کننده ای در کیفیت نهایی عملیات دارد.

– کشش عمیق (Deep Drawing)

کشش عمیق زمانی مورد استفاده قرار می گیرد که عمق قطعه تولیدی نسبت به قطر آن زیاد باشد. در این روش، ورق استیل در چند مرحله و به صورت کنترل شده تغییر شکل می دهد تا بدون پارگی یا افت ضخامت غیرمعمول به عمق موردنظر برسد. این فرآیند برای تولید مخازن، ظروف صنعتی، قطعات استوانه ای و فرم های پیچیده با دیواره های بلند کاربرد گسترده ای دارد.

– کشش نیمه عمیق

در مواردی که عمق نهایی قطعه نسبت به قطر متوسط باشد، از کشش نیمه عمیق استفاده می شود. این روش فشار کمتری به ساختار ورق وارد می کند و برای قطعاتی مناسب است که نیاز به استحکام بالا دارند اما هندسه آن ها به اندازه قطعات کشش عمیق پیچیده نیست. نتیجه این فرآیند، قطعاتی با ابعاد پایدار و سطحی یکنواخت است.

– کشش سطحی یا سبک

این نوع کشش زمانی اعمال می شود که هدف اصلی، تغییر فرم سطحی ورق استیل بدون نیاز به ایجاد عمق زیاد باشد. در این فرآیند، تغییر شکل عمدتا محدود به سطح و انحناهای ملایم است و بیشتر برای تولید قطعاتی به کار می رود که زیبایی بصری، یکنواختی سطح و دقت ظاهری اهمیت بیشتری دارند. این روش سرعت بالا و هزینه تولید کمتری نسبت به انواع عمیق دارد.

مهم ترین عوامل موثر بر کیفیت کشش ورق استیل

در این بخش، پارامترهایی بررسی می شوند که هرکدام می توانند به طور مستقیم بر کیفیت نهایی قطعه حاصل شده از فرآیند کشش ورق استیل اثر بگذارند. مدیریت صحیح این عوامل شرط اصلی دستیابی به قطعاتی با دقت ابعادی مناسب، سطح یکنواخت و استحکام مطلوب است. هر تغییری در ویژگی های ورق، شرایط فرآیند یا تجهیزات می تواند نتیجه نهایی را دستخوش تغییر کند؛ بنابراین شناخت این موارد برای کنترل کیفیت ضروری است.

– نوع آلیاژ استیل

آلیاژهای مختلف استنلس استیل رفتار متفاوتی در برابر کشش از خود نشان می دهند. آلیاژهایی مانند 304 و 316 به دلیل شکل پذیری مناسب و مقاومت مطلوب در برابر کارسختی، برای کشش های عمیق مناسب تر هستند. در مقابل، برخی آلیاژهای فریتی یا سخت تر، نیازمند نیروی بیشتر و کنترل دقیق تر پارامترها هستند. انتخاب آلیاژ صحیح، اساس کیفیت در فرآیند کشش محسوب می شود.

– ضخامت و یکنواختی ورق

ثبات ضخامت ورق در تمام نقاط، تاثیر مستقیم بر جلوگیری از پارگی و نازک شدگی غیرمتعادل دارد. هرگونه تغییر در ضخامت اولیه، ریسک چروک شدگی یا گسیختگی را در نقاط خاص افزایش می دهد. ضخامت ورق همچنین تعیین کننده میزان نیروی موردنیاز برای کشش و قابلیت دستیابی به عمق های بیشتر است.

– سختی و میزان کارسختی (Work Hardening)

استیل در هنگام تغییر شکل به طور طبیعی افزایش سختی می یابد. میزان این کارسختی بر توانایی ادامه تغییر شکل در مراحل بعدی اثر می گذارد. آلیاژهایی که سرعت کارسختی بالاتری دارند، نیازمند مدیریت دقیق تر نیرو و احتمالا اجرای عملیات تکمیلی مانند آنیلینگ میان مرحله ای هستند.

روانکاری و نقش آن در جلوگیری از اصطکاک

روانکار مناسب مانع ایجاد اصطکاک بیش از حد میان ورق و قالب می شود و به حرکت نرم و یکنواخت ورق کمک می کند. انتخاب نوع روانکار و میزان آن، تاثیر چشمگیری بر کاهش سایش قالب، جلوگیری از چروک و بهبود کیفیت سطح قطعه دارد. هرگونه اختلال در روانکاری، مستقیما کیفیت عملیات را کاهش می دهد.

– فشار، سرعت و نیروی اعمال شده توسط دستگاه

پارامترهای فنی دستگاه پرس، از جمله سرعت حرکت سنبه، میزان نیرو و نحوه توزیع آن، باید متناسب با نوع ورق و ابعاد قطعه تنظیم شوند. اعمال فشار نامتعادل یا سرعت نامناسب می تواند موجب نازک شدگی موضعی، چروک یا پارگی ورق شود. دقت در تنظیم این مقادیر برای حفظ کیفیت نهایی ضروری است.

– کیفیت قالب و سنبه

قالب و سنبه باید از مواد مقاوم و با کیفیت ساخت بالا تولید شوند تا هم تغییر شکل دقیق باشد و هم احتمال آسیب به ورق به حداقل برسد. سطوح قالب باید صیقل خورده و بدون نقص باشند تا در مرحله تماس با ورق، نشانه گذاری سطحی یا اصطکاک اضافی ایجاد نشود.

– تاثیر دما بر قابلیت کشش ورق استیل

گرچه کشش ورق استیل عمدتا در حالت سرد انجام می شود، اما دمای محیط و گرمای ایجاد شده در اثر اصطکاک می توانند بر رفتار مکانیکی ورق اثر بگذارند. در برخی موارد، کنترل دما برای جلوگیری از کارسختی بیش از حد یا کاهش مقاومت در برابر تغییر شکل ضروری است.

مزایای کشش ورق استیل

در این بخش، مزایای کلیدی فرآیند کشش ورق استیل بررسی می شود تا روشن گردد چرا این روش در بسیاری از صنایع به عنوان یکی از کارآمدترین شیوه های شکل دهی فلزات مورد استفاده قرار می گیرد. مزایای این فرآیند نه تنها جنبه های فنی و مکانیکی قطعه نهایی را بهبود می دهد، بلکه در کاهش هزینه، افزایش بهره وری و امکان تولید انبوه نیز نقش تعیین کننده ای دارد.

– افزایش استحکام قطعه نهایی

یکی از نتایج مهم این فرآیند، افزایش استحکام محصول نهایی در مقایسه با ورق اولیه است. تغییر شکل کنترل شده باعث ایجاد ساختاری متراکم تر و مقاوم تر می شود. این ویژگی به ویژه در قطعاتی که تحت بار مکانیکی قرار می گیرند اهمیت دارد و موجب افزایش عمر مفید و پایداری عملکرد می گردد.

– کاهش وزن در قطعات تولیدی

کشش ورق استیل امکان تولید قطعات سبک با استحکام بالا را فراهم می کند. در این فرآیند، هندسه طراحی شده به گونه ای شکل می گیرد که انتقال نیرو به صورت یکنواخت انجام شود و نیاز به ضخامت اضافی کاهش یابد. این مزیت در صنایع حساس به وزن، مانند خودروسازی و تولید تجهیزات قابل حمل، ارزش عملیاتی قابل توجهی دارد.

– قابلیت تولید قطعات با هندسه پیچیده

یکی از دلایل اصلی انتخاب این فرآیند، توانایی تولید فرم های پیچیده و دقیق است. کشش ورق استیل می تواند قطعاتی با عمق قابل توجه، انحناهای یکنواخت و ابعاد دقیق ایجاد کند؛ امری که با روش های ساده تر مانند خمکاری امکان پذیر نیست. این قابلیت، دامنه کاربرد این روش را در صنایع مختلف گسترده تر کرده است.

– کاهش هزینه در تولید انبوه

این فرآیند با امکان تولید پیوسته و سرعت بالا، هزینه نهایی هر قطعه را کاهش می دهد. به دلیل یکنواختی و تکرارپذیری بالا، مقدار ضایعات مواد کم می شود و بهره وری خطوط تولید افزایش می یابد. علاوه بر این، نیاز کمتر به عملیات تکمیلی، هزینه های فرآیند را کاهش می دهد.

چه ورق های استیل برای کشش مناسب تر هستند؟

در این بخش، انواع آلیاژهای استنلس استیل که بیشترین سازگاری را با فرآیند کشش دارند معرفی می شوند. انتخاب صحیح آلیاژ نقش اساسی در دستیابی به کیفیت مطلوب، جلوگیری از پارگی و کاهش نازک شدگی دارد. هر آلیاژ با توجه به ساختار کریستالی، مقدار عناصر آلیاژی و رفتار مکانیکی خود، واکنش متفاوتی در برابر نیروهای کشش نشان می دهد. به همین دلیل، آشنایی با قابلیت های هر نوع استیل برای انتخاب ورق مناسب کاملا ضروری است.

– استیل 304

استیل 304 یکی از بهترین گزینه ها برای کشش به شمار می آید. این آلیاژ دارای شکل پذیری بالا، مقاومت مناسب در برابر کارسختی و توانایی تحمل تغییر شکل های پیوسته است. در فرآیندهای کشش عمیق نیز عملکرد مطلوبی از خود نشان می دهد و سطح نهایی یکنواختی ایجاد می کند. استفاده از این آلیاژ در تولید قطعات صنعتی، مخازن، ظروف و فرم های پیچیده بسیار رایج است.

– استیل 316

این آلیاژ به دلیل مقاومت بالاتر در برابر خوردگی و رفتار مناسب در شرایط کشش، گزینه ای ممتاز برای تولید قطعاتی است که در محیط های حساس یا خورنده مورد استفاده قرار می گیرند. شکل پذیری ورق استیل 316 در سطح مطلوب قرار دارد و در بسیاری از کاربردها عملکردی مشابه یا حتی بهتر از 304 ارائه می دهد. انتخاب این آلیاژ برای قطعات دقیق و با حساسیت بالا بسیار رایج است.

– استیل 430 و 409

استیل های فریتی مانند 430 و 409 در مقایسه با گریدهای آستنیتی شکل پذیری کمتری دارند، اما در بسیاری از تولیدات صنعتی با کشش سبک یا نیمه عمیق مورد استفاده قرار می گیرند. این آلیاژها هزینه کمتری دارند و در صورت انتخاب صحیح پارامترهای فرآیند، قابلیت تولید قطعاتی با کیفیت قابل قبول را فراهم می کنند.

مراحل انجام عملیات کشش ورق استیل

در این بخش، روند اجرای عملیات کشش ورق استیل به صورت مرحله به مرحله تشریح می شود تا روشن گردد این فرآیند چگونه از یک ورق تخت به یک قطعه سه بعدی با هندسه دقیق تبدیل می شود. شناخت این مراحل کمک می کند تا اهمیت کنترل هر بخش از فرآیند در تضمین کیفیت نهایی قطعه بهتر درک شود. هر مرحله، نقش مستقلی در جلوگیری از نقص هایی مانند پارگی، چروک یا نازک شدگی نامتعادل ایفا می کند.

– آماده سازی ورق استیل

پیش از آغاز عملیات، ورق باید از نظر کیفیت سطحی، ضخامت و یکنواختی بررسی شود. هرگونه آلودگی، خط سطحی یا ناهمگونی ضخامت می تواند نتیجه نهایی را تحت تاثیر قرار دهد. ازاین رو، تمیزکاری ورق، بازرسی اولیه و انتخاب ابعاد مناسب، اولین گام در اجرای صحیح فرآیند است.

– تنظیم نیروی پرس و پارامترهای اولیه

در این مرحله، میزان فشار، سرعت حرکت سنبه و نوع قالب بر اساس جنس و ضخامت ورق تعیین می شود. تنظیم دقیق این پارامترها برای جلوگیری از پارگی یا چروک شدگی ضروری است. انتخاب مناسب نیروی گیره نیز اهمیت دارد؛ زیرا گیره باید ورق را بدون ایجاد تنش اضافی در جای خود نگه دارد.

– اعمال روانکار مناسب

قبل از قرارگیری ورق در قالب، لایه ای از روانکار باکیفیت روی سطح آن اعمال می شود. روانکاری مناسب اصطکاک بین ورق و قالب را کاهش می دهد و امکان حرکت یکنواخت ورق را فراهم می سازد. این مرحله نقش مستقیمی در جلوگیری از سایش قالب و ایجاد نشانه گذاری سطحی دارد.

– آغاز فرآیند کشش

در این مرحله، سنبه با سرعت و فشار تنظیم شده به سمت ورق حرکت می کند و تغییر شکل تدریجی آغاز می شود. ورق در امتداد قالب حرکت کرده و با کاهش سطحی اصطکاک، شکل موردنظر را به خود می گیرد. مدیریت هم زمان نیرو، سرعت و روانکاری اهمیت زیادی در دستیابی به کیفیت مطلوب دارد.

– کنترل کیفیت و بازرسی قطعه

پس از اتمام کشش، قطعه از قالب خارج شده و از نظر ابعاد، ضخامت، یکنواختی سطح و استحکام بررسی می شود. این بازرسی ها تضمین می کنند که قطعه مطابق استانداردهای طراحی تولید شده باشد و هیچ گونه نقص مکانیکی یا سطحی در آن وجود نداشته باشد.

– عملیات تکمیلی پس از کشش

در برخی موارد، پس از کشش نیاز به انجام عملیات هایی همچون اصلاح لبه ها، پرداخت سطح، یا آنیلینگ برای کاهش کارسختی وجود دارد. این عملیات تکمیلی موجب افزایش دوام قطعه، بهبود ظاهر آن و آماده سازی برای مراحل بعدی تولید می شود.

نکات کلیدی و تجربی برای جلوگیری از ترک خوردگی و چین افتادگی

در این بخش، مجموعه ای از مهم ترین نکات فنی و تجربی که به حفظ کیفیت عملیات کشش ورق استیل کمک می کنند ارائه می شود. ترک خوردگی، چین افتادگی و نازک شدگی نامتعادل از رایج ترین مشکلات این فرآیند هستند و کنترل آن ها نیازمند مدیریت پارامترهای مختلف در زمان شکل دهی است. رعایت این نکات نقش مهمی در تولید قطعاتی با دوام بالا، سطح یکنواخت و دقت ابعادی مناسب دارد.

– کنترل نسبت کشش (Drawing Ratio)

نسبت کشش یکی از فاکتورهای حساس در طراحی فرآیند است. اگر نسبت کشش بیش از حد مجاز باشد، احتمال پارگی ورق در مراحل اولیه یا میانی فرآیند افزایش می یابد. تعیین این نسبت باید با توجه به نوع آلیاژ، ضخامت ورق و هندسه نهایی قطعه انجام شود تا تغییر شکل در محدوده ای امن و کنترل شده باقی بماند.

– انتخاب روانکار استاندارد و سازگار با استیل

نوع روانکار تاثیر مستقیم بر میزان اصطکاک و کیفیت حرکت ورق در قالب دارد. روانکار مناسب باید توانایی تحمل فشارهای موضعی بالا را داشته باشد و در برابر گرما رفتار پایدار از خود نشان دهد. کاهش اصطکاک باعث جلوگیری از چروک، افت کیفیت سطحی و کاهش سایش قالب می شود.

– طراحی صحیح قالب و شعاع ها

شعاع های قالب، یکی از مهم ترین عناصر طراحی در فرآیند کشش هستند. شعاع های کوچک موجب ایجاد تنش های متمرکز و پارگی ورق می شوند، در حالی که شعاع های بزرگ توزیع تنش را یکنواخت تر کرده و از ایجاد ترک جلوگیری می کنند. طراحی اصولی قالب همچنین از ایجاد چین افتادگی در نواحی جانبی جلوگیری می کند.

– جلوگیری از نازک شدگی بیش از حد

نازک شدگی اجتناب ناپذیر است، اما اگر از حد مشخصی فراتر رود، مقاومت مکانیکی قطعه کاهش می یابد. تنظیم سرعت پرس، نیروی گیره و انتخاب صحیح مسیر جریان ماده، از راهکارهای اصلی جلوگیری از نازک شدگی نامتعادل است. بررسی دوره ای ضخامت در نقاط مختلف قطعه نیز ضروری است.

– مدیریت اصطکاک و فشار موضعی

اصطکاک بالا موجب توقف ناگهانی جریان ماده و ایجاد چین افتادگی یا ترک می شود. مدیریت صحیح آن از طریق روانکاری، صیقل دادن سطح قالب و تنظیم نیروهای پرس امکان پذیر است. هرگونه افزایش غیرمنطقی در فشار موضعی می تواند موجب گسیختگی آن نقطه از ورق شود.

مشکلات رایج در کشش ورق استیل و راه حل ها

در این بخش، چالش های متداولی که هنگام اجرای فرآیند کشش ورق استیل رخ می دهد بررسی می شود. شناخت این مشکلات به تولیدکنندگان امکان می دهد تا فرآیند را با دقت بیشتری کنترل کنند و از تکرار نقص های کیفی جلوگیری نمایند. هر یک از این مشکلات معمولا به دلیل تنظیم نادرست پارامترها، کیفیت ناکافی مواد اولیه یا طراحی نامناسب قالب ایجاد می شود و اصلاح آن ها بر کیفیت نهایی قطعه تاثیر مستقیم دارد.

– ترک خوردگی در حین کشش

ترک خوردگی زمانی اتفاق می افتد که تنش های کششی از ظرفیت تحمل ورق فراتر رود. این مشکل اغلب ناشی از نسبت کشش نامناسب، شعاع های کوچک قالب، ضخامت ناکافی یا کارسختی بیش از حد است. راه حل این مسئله، بازطراحی قالب، کاهش نسبت کشش، استفاده از روانکارهای باکیفیت و تنظیم دقیق نیروی پرس است. در برخی موارد آنیلینگ میان مرحله ای نیز ضروری خواهد بود.

– چروک شدگی یا موج دار شدن لبه ها

چروک شدگی معمولا در نواحی جانبی یا لبه های قطعه ظاهر می شود و نتیجه توزیع نامتعادل نیرو یا فشار ناکافی گیره است. انتخاب نیروی گیره مناسب، افزایش اصطکاک کنترل شده در نقاط موردنظر یا اصلاح شعاع ها می تواند این مشکل را برطرف کند. صیقل دادن سطح قالب نیز نقش موثری در جلوگیری از چروک دارد.

– بازگشت فنری (Springback)

بازگشت فنری به تغییر شکل ناخواسته ای اشاره دارد که پس از خروج قطعه از قالب رخ می دهد. این پدیده بیشتر در آلیاژهای با سختی بالا مشاهده می شود. برای کاهش آن، معمولا قالب با کمی اصلاح ابعادی طراحی می شود تا پس از آزاد شدن تنش ها، قطعه در ابعاد مطلوب باقی بماند. تنظیم دقیق نیرو و سرعت نیز در کاهش این خطا موثر است.

– تغییر ضخامت در نواحی مختلف قطعه

در طول فرآیند کشش، کاهش ضخامت طبیعی است؛ اما اگر این تغییر بیش از حد باشد، می تواند موجب افت استحکام یا تخریب قطعه شود. اصلاح مسیر جریان ماده، افزایش روانکاری و تنظیم سرعت پرس از راهکارهای اصلی مدیریت این مشکل است. همچنین استفاده از ورق هایی با یکنواختی ضخامت بالا اهمیت زیادی دارد.

– ایجاد نشانه گذاری یا اثر سطحی

نشانه گذاری سطحی معمولا به دلیل تماس نامطلوب ورق با نقاط زبر یا آسیب دیده قالب ایجاد می شود. صیقل دادن دوره ای قالب، کنترل روانکاری و استفاده از ورق هایی با کیفیت سطحی مناسب از راهکارهای جلوگیری از این نقص است. سطوح آسیب دیده در قالب باید پیش از ادامه تولید ترمیم شوند.



کشش ورق استیل فرآیندی تخصصی و دقیق است که نقش مهمی در تولید قطعات صنعتی با استحکام بالا، دقت ابعادی استاندارد و سطح یکنواخت دارد. موفقیت در این عملیات وابسته به انتخاب صحیح آلیاژ، تنظیم دقیق پارامترهای پرس، طراحی اصولی قالب و رعایت نکات فنی مانند روانکاری و کنترل نسبت کشش است. آگاهی از مشکلات رایج و راه حل های آن، همراه با انتخاب یک مجموعه مجهز و متخصص، تضمین می کند که قطعه نهایی از نظر کیفیت مکانیکی و ظاهری در سطح مطلوب قرار گیرد. این فرآیند به دلیل قابلیت ایجاد اشکال پیچیده و دوام بالا، در صنایع مختلف جایگاهی ثابت و حیاتی دارد.



---
