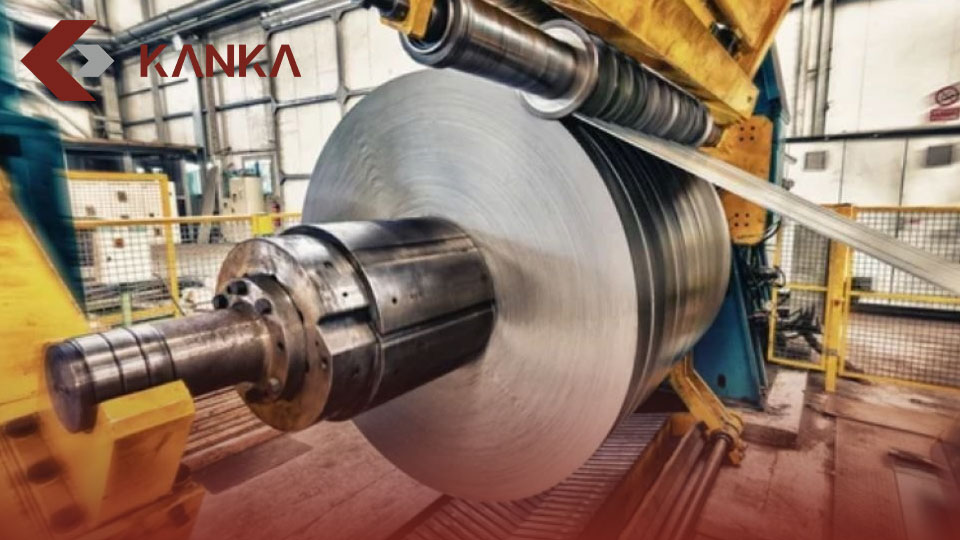

رول باز کن ورق استیل چیست؟

باز کردن رول های سنگین استیل با دست یا ابزارهای ابتدایی باعث آسیب به سطح ورق و ایجاد خطرات جدی برای نیروی انسانی و تجهیزات می شود. در مقابل، رول بازکن استیل با کنترل دقیق سرعت، تنش و جهت باز شدن، تضمین می کند که ورق به صورت کاملاً صاف، ایمن و بدون چروک وارد مرحله ی بعدی تولید شود.

در این مقاله، به صورت جامع بررسی خواهیم کرد که رول بازکن ورق استیل چیست، از چه اجزایی تشکیل شده، چه انواعی دارد و هنگام خرید آن باید به چه نکاتی توجه کرد. اگر در حوزه تولید ورق های فلزی یا طراحی خطوط صنعتی فعالیت دارید، این راهنما می تواند مسیر انتخاب و استفاده بهینه از این دستگاه حیاتی را برایتان روشن کند.

خرید انواع ورق استیل
با بهترین قیمت از فروشگاه کانکا

معرفی رول بازکن ورق استیل

رول بازکن ورق استیل یکی از تجهیزات اصلی خطوط تولید فلزات است که وظیفه دارد کویل های سنگین استیل را باز کرده و ورق را به صورت منظم برای مراحل بعدی مانند برش یا فرم دهی آماده کند. این دستگاه با کنترل تنش، سرعت و جهت باز شدن، از آسیب به سطح ورق جلوگیری کرده و باعث افزایش دقت و سرعت در کل فرآیند تولید می شود.

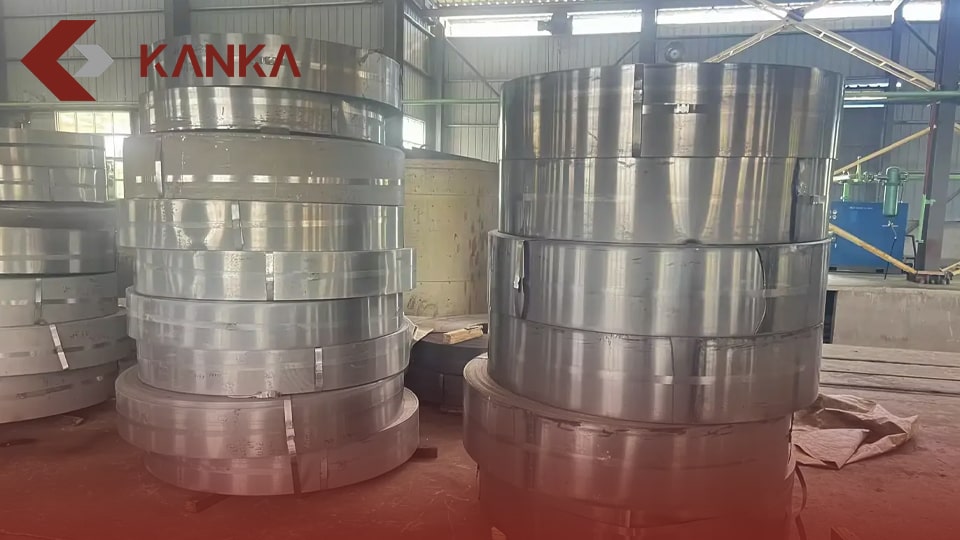

ساختار و نحوه عملکرد رول بازکن ورق استیل

رول بازکن از اجزایی چون شاسی مقاوم، محور مرکزی (مندرل)، سیستم محرک و ترمز و واحدهای هدایت کننده ورق تشکیل شده است. محور مرکزی با انبساط داخلی، رول استیل را مهار می کند و سیستم محرک با تنظیم سرعت، ورق را به آرامی باز می کند. کنترل دقیق این فرآیند باعث می شود ورق استیل بدون چروک، موج یا خش وارد مراحل بعدی تولید شود.

تفاوت رول بازکن با تجهیزات مشابه

رول بازکن تنها وظیفه باز کردن و تغذیه ورق را دارد، در حالی که صاف کن برای رفع موج و خم ورق و فیدر برای اندازه گذاری و تغذیه دقیق به دستگاه های برش یا پرس استفاده می شود. در برخی خطوط تولید مدرن، رول بازکن با صاف کن یا فیدر ترکیب می شود تا فضا و زمان تولید بهینه گردد.

اهمیت استفاده از رول بازکن ورق استیل

در صنایع خودروسازی، لوازم خانگی، ساختمان و تجهیزات صنعتی، استفاده از رول بازکن استیل باعث افزایش بهره وری، کاهش ضایعات و حفظ کیفیت سطح ورق می شود. انتخاب درست این دستگاه متناسب با ظرفیت، نوع استیل و سرعت خط تولید، نقش تعیین کننده ای در کیفیت نهایی محصول دارد.

اجزای اصلی رول بازکن ورق استیل

هر رول بازکن ورق استیل از چند بخش کلیدی تشکیل شده است که هماهنگی دقیق میان آن ها، عملکرد روان و ایمن دستگاه را تضمین می کند. آشنایی با این اجزا به مدیران تولید و مهندسان فنی کمک می کند تا در زمان خرید یا نگهداری دستگاه، تصمیم دقیق تری بگیرند و از بروز مشکلات مکانیکی یا افت کیفیت در خط تولید جلوگیری کنند.

1. شاسی و بدنه اصلی

شاسی، ستون فقرات رول بازکن است و وظیفه دارد وزن سنگین کویل استیل و نیروهای دینامیکی ناشی از چرخش را تحمل کند. این بخش معمولاً از فولاد های مقاوم و با مقاطع ضخیم ساخته می شود تا در برابر لرزش، تغییر شکل و خستگی مکانیکی مقاوم باشد. طراحی مهندسی شده شاسی، پایداری دستگاه را افزایش داده و باعث می شود عملیات باز کردن ورق بدون انحراف یا لرزش انجام گیرد.

2. محور مرکزی (Mandrel)

مندرل یا محور مرکزی، بخش اصلی نگهدارنده کویل است. این محور با مکانیزم انبساط داخلی، داخل مغزی رول قرار گرفته و آن را محکم نگه می دارد. هنگام شروع کار، مندرل با نیروی مکانیکی یا هیدرولیکی باز می شود تا رول را قفل کند. طراحی دقیق محور مرکزی از بازپیچی ناگهانی، لغزش یا سقوط رول جلوگیری کرده و نقش مهمی در ایمنی و دقت تغذیه ورق دارد.

3. سیستم محرک و انتقال قدرت

در رول بازکن های موتوردار، سیستم محرک وظیفه کنترل سرعت باز شدن ورق را بر عهده دارد. این بخش شامل موتور الکتریکی، گیربکس و کوپلینگ هایی است که گشتاور لازم را به محور مرکزی منتقل می کنند. در مدل های پیشرفته تر، کنترل سرعت توسط اینورتر انجام می شود تا حرکت ورق با سرعت ثابت و هماهنگ با دستگاه پایین دست صورت گیرد. در مقابل، رول بازکن های دستی فاقد محرک فعال بوده و با نیروی کاربر یا کشش خط بعدی کار می کنند.

4. سیستم ترمز و کنترل تنش

ترمز، وظیفه کنترل توقف و کاهش سرعت رول را دارد. وجود این سیستم باعث می شود ورق بیش از حد باز نشود و تنش روی سطح استیل کنترل گردد. ترمزها ممکن است مکانیکی، پنوماتیکی یا الکترومغناطیسی باشند. تنظیم دقیق آن ها به جلوگیری از شل شدن، چین خوردگی یا پارگی ورق کمک می کند و ثبات حرکت را در حین تولید افزایش می دهد.

5. بازوی نگهدارنده و واحد هدایت ورق

در بسیاری از رول بازکن ها، بازوی نگهدارنده (یا نگهدارنده فشار بالا) برای جلوگیری از بازپیچی ناگهانی رول نصب می شود. همچنین واحد هدایت ورق شامل مجموعه ای از رولرها یا راهنماها است که مسیر ورق را از روی دستگاه تا ورودی صاف کن یا برش هدایت می کند. این قسمت علاوه بر حفظ مسیر مستقیم، از تماس ناگهانی ورق با لبه ها و ایجاد خط یا خش روی سطح جلوگیری می کند.

6. سامانه کنترل و ایمنی

در مدل های پیشرفته، رول بازکن ورق استیل به سنسورها، پنل های کنترلی و سیستم های هشدار مجهز است تا عملیات باز کردن رول به صورت اتوماتیک و ایمن انجام شود. این سیستم ها سرعت، جهت چرخش، تنش و وضعیت ترمز را پایش می کنند و در صورت بروز خطا، دستگاه را متوقف می سازند. چنین قابلیتی ضمن افزایش عمر تجهیزات، خطرات احتمالی برای اپراتور را به حداقل می رساند.

انواع رول بازکن ورق استیل

رول بازکن های ورق استیل با توجه به نوع کاربری، ظرفیت، شیوه کنترل و میزان اتوماسیون در چند مدل مختلف تولید می شوند. انتخاب نوع مناسب این دستگاه بر اساس وزن کویل، سرعت خط تولید و دقت موردنیاز، نقش مهمی در عملکرد کلی سیستم دارد. در ادامه، انواع اصلی رول بازکن استیل و ویژگی های هر کدام معرفی می شوند.

1. رول بازکن دستی

رول بازکن دستی ساده ترین نوع این دستگاه است که در خطوط تولید کوچک یا کارگاه های نیمه صنعتی مورد استفاده قرار می گیرد. در این مدل، باز و بسته شدن مندرل و چرخش رول به صورت مکانیکی و بدون موتور انجام می شود. ظرفیت تحمل وزن در این نوع محدود است و معمولاً برای کویل هایی با وزن کم کاربرد دارد. مزیت اصلی آن، قیمت پایین و نگهداری آسان است؛ اما برای خطوط تولید پرسرعت یا کویل های سنگین، مناسب نیست زیرا کنترل تنش و سرعت به صورت دستی انجام می شود.

2. رول بازکن موتوردار

در مدل موتوردار، سیستم محرک الکتریکی وظیفه چرخاندن رول را بر عهده دارد. این نوع رول بازکن ورق استیل برای خطوط صنعتی متوسط و بزرگ مناسب است، زیرا می تواند با سرعت ثابت و قابل تنظیم کار کند.

وجود موتور و گیربکس باعث می شود باز و بسته شدن رول بدون نیاز به نیروی انسانی انجام شود و هماهنگی کاملی با دستگاه های پایین دست مانند صاف کن یا فیدر برقرار گردد. از دیگر مزایای این مدل می توان به کنترل دقیق تنش، کاهش خطای اپراتور و امکان اتوماتیک سازی فرآیند اشاره کرد.

3. رول بازکن هیدرولیکی

رول بازکن هیدرولیکی پیشرفته ترین نوع این دستگاه است که معمولاً در خطوط تولید سنگین و پر سرعت استفاده می شود. در این مدل، عملیات قفل و آزادسازی رول، باز و بسته شدن مندرل و حتی بارگذاری کویل به صورت کامل با سیستم های هیدرولیکی انجام می گیرد.

توان بالای سیستم هیدرولیکی امکان تحمل رول هایی با وزن چندین تن را فراهم می کند. این مدل به سنسورهای کنترل تنش و سیستم ترمز اتوماتیک مجهز است و از بالاترین سطح ایمنی و دقت برخوردار می باشد. استفاده از رول بازکن هیدرولیکی به ویژه برای ورق های استیل ضخیم یا خطوطی که نیاز به تغذیه مداوم و بدون وقفه دارند توصیه می شود.

4. رول بازکن دوقلو (دو محور)

رول بازکن دوقلو یا دو محوره برای خطوطی طراحی شده است که نیاز به تعویض سریع کویل دارند. در این دستگاه دو محور مندرل به صورت هم زمان وجود دارد تا هنگام اتمام رول اول، رول دوم بدون توقف خط در مدار قرار گیرد. این ویژگی، زمان توقف را کاهش داده و بهره وری خط تولید را افزایش می دهد. مدل دوقلو معمولاً در کارخانه هایی با تولید انبوه و فرآیندهای مداوم استفاده می شود.

5. رول بازکن همراه با صاف کن (Combi Decoiler-Straightener)

در این مدل ترکیبی، رول بازکن و صاف کن در یک ساختار واحد ادغام شده اند. این طراحی باعث صرفه جویی در فضا، کاهش نیاز به تنظیمات متعدد و بهبود هماهنگی بین عملیات باز کردن و صاف کردن ورق می شود. رول بازکن های ترکیبی بیشتر در خطوطی به کار می روند که دقت سطحی و کیفیت ورق اهمیت بالایی دارد، مانند تولید قطعات تزئینی استیل یا تجهیزات آشپزخانه صنعتی.

کاربرد رول بازکن ورق استیل در صنایع مختلف

رول بازکن ورق استیل در بسیاری از صنایع فلزی به عنوان بخش ابتدایی خط تولید استفاده می شود. وظیفه ی آن فراهم کردن تغذیه یکنواخت، ایمن و بدون آسیب برای ورق استیل است. مهم ترین کاربردهای این دستگاه به شرح زیر است.

1. صنعت خودروسازی

برای تولید قطعات بدنه، درب، باک و اجزای تزئینی خودرو از ورق استیل استفاده می شود. رول بازکن با تغذیه دقیق ورق، مانع از چروک، موج یا خط روی سطح فلز می گردد و کیفیت نهایی قطعات را حفظ می کند.

2. صنایع لوازم خانگی

در ساخت بدنه یخچال، ماشین لباسشویی، اجاق گاز و سایر محصولات استیل، رول بازکن وظیفه دارد ورق را به صورت صاف و پیوسته برای برش یا فرم دهی آماده کند. این امر سرعت تولید و یکنواختی محصولات را افزایش می دهد.

3. صنایع ساختمانی و دکوراتیو

برای تولید ورق های نما، سقف های فلزی، درب و پنجره های استیل از رول بازکن استفاده می شود. دقت در تغذیه ورق در این صنایع اهمیت بالایی دارد، زیرا ظاهر نهایی باید بدون خط و موج باشد.

4. صنایع تجهیزات صنعتی و غذایی

در تولید مخازن، تانک ها، تجهیزات بهداشتی و خطوط فرآوری مواد غذایی، رول بازکن ورق استیل به منظور بازکردن ورق های براق و مقاوم به خوردگی به کار می رود و از آسیب به سطح آن جلوگیری می کند.

مزایای استفاده از رول بازکن ورق استیل

به کارگیری رول بازکن ورق استیل در خطوط تولید، تنها به باز کردن رول محدود نمی شود؛ این دستگاه در افزایش بهره وری، کاهش هزینه ها و حفظ کیفیت سطح ورق نقش تعیین کننده ای دارد. در ادامه، مهم ترین مزایای استفاده از این تجهیز صنعتی معرفی شده است.

1. افزایش سرعت و پیوستگی در فرآیند تولید

رول بازکن باعث می شود ورق استیل به صورت مداوم و یکنواخت وارد مراحل بعدی تولید شود. در نتیجه، توقف های مکرر برای تعویض یا تنظیم ورق حذف شده و سرعت کل خط تولید به شکل قابل توجهی افزایش می یابد.

2. کاهش ضایعات و آسیب سطحی

باز شدن کنترل شده ورق از کویل، مانع از بروز خمش، چروک، موج و خش روی سطح استیل می شود. این ویژگی به ویژه برای ورق های استنلس براق اهمیت دارد و به حفظ زیبایی و کیفیت نهایی محصول کمک می کند.

3. بهبود ایمنی کار و کاهش نیروی انسانی

استفاده از رول بازکن باعث حذف نیاز به جا به جایی دستی رول های سنگین می شود. در مدل های موتوردار و هیدرولیکی، بارگذاری و تغذیه کاملاً ایمن انجام می گیرد که علاوه بر افزایش سرعت، خطرات احتمالی برای اپراتور را کاهش می دهد.

4. کنترل دقیق تنش و جلوگیری از شکست ورق

سیستم های ترمز و کنترل تنش در رول بازکن ورق استیل، از کشش بیش از حد و پارگی در حین باز شدن جلوگیری می کنند. این ویژگی برای ورق های نازک و حساس بسیار حیاتی است و پایداری تولید را تضمین می کند.

5. صرفه جویی در فضا و افزایش نظم خط تولید

نصب رول بازکن در ابتدای خط باعث نظم دهی به فرآیند ورود مواد اولیه و کاهش فضای اشغال شده توسط رول ها می شود. طراحی فشرده و عملکرد خودکار آن، جریان کاری را بهینه کرده و بهره وری فضا را بالا می برد.

6. سازگاری با تجهیزات اتوماتیک

رول بازکن های پیشرفته قابلیت هماهنگی با سیستم های اتوماتیک مانند صاف کن، فیدر و دستگاه های برش CNC را دارند. این هماهنگی منجر به افزایش دقت، کاهش توقفات و یکپارچگی کامل در خط تولید می شود.

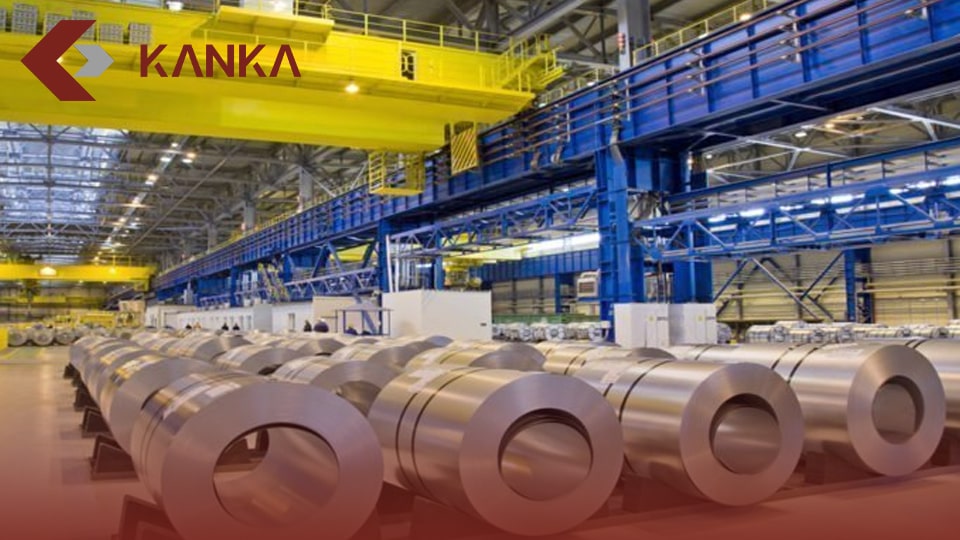

نکات مهم در خرید رول بازکن ورق استیل

انتخاب صحیح رول بازکن ورق استیل تأثیر مستقیمی بر عملکرد، ایمنی و کیفیت نهایی محصول دارد. هنگام خرید این دستگاه، توجه به نکات زیر ضروری است.

1. ظرفیت و وزن قابل تحمل

دستگاه باید متناسب با وزن و قطر رول های استیل انتخاب شود. انتخاب ظرفیت پایین تر از نیاز، باعث آسیب به محور یا کاهش ایمنی در زمان کار می شود.

2. عرض و ضخامت ورق قابل پشتیبانی

پهنای مندرل و ساختار شاسی باید با عرض و ضخامت ورق هماهنگ باشد تا از پیچ خوردگی یا چروک شدن ورق جلوگیری شود.

3. نوع سیستم محرک

رول بازکن ها در مدل های دستی، موتوردار و هیدرولیکی تولید می شوند. برای خطوط پرسرعت و سنگین، مدل های موتوردار یا هیدرولیکی بهترین گزینه هستند.

4. سازگاری با تجهیزات پایین دست

دستگاه باید قابلیت هماهنگی با صاف کن، فیدر و برش گیر را داشته باشد تا تغذیه ورق بدون وقفه انجام شود.

5. سیستم کنترل و ایمنی

وجود ترمز مطمئن، سنسور کنترل تنش و سیستم توقف اضطراری، ایمنی و طول عمر دستگاه را افزایش می دهد.

6. خدمات پس از فروش و برند سازنده

خرید از تولیدکنندگان معتبر با پشتیبانی فنی و قطعات یدکی در دسترس، هزینه های تعمیر و توقف خط تولید را کاهش می دهد.

قیمت رول بازکن ورق استیل

قیمت رول بازکن ورق استیل به عوامل مختلفی وابسته است و نمی توان برای تمام مدل ها عدد ثابتی ارائه داد. این دستگاه در انواع دستی، موتوردار و هیدرولیکی تولید می شود و هرکدام بر اساس ظرفیت، فناوری و برند، بازه قیمتی متفاوتی دارند. در ادامه، مهم ترین عوامل مؤثر بر قیمت این تجهیز صنعتی بررسی شده است.

1. ظرفیت و ابعاد دستگاه

هرچه ظرفیت تحمل وزن کویل بیشتر باشد، استحکام شاسی و قدرت سیستم محرک نیز افزایش یافته و در نتیجه قیمت دستگاه بالاتر می رود. رول بازکن های صنعتی با ظرفیت بیش از ۱۰ تن معمولاً در رده قیمتی بالاتری قرار دارند.

2. نوع سیستم محرک و اتوماسیون

مدل های دستی ارزان ترند اما قابلیت کنترل دقیق ندارند. در مقابل، مدل های موتوردار و به ویژه هیدرولیکی، به دلیل داشتن سیستم کنترل تنش، موتور گیربکس قوی و تابلو فرمان اتوماتیک، قیمت بالاتری دارند.

3. متریال ساخت و کیفیت قطعات

استفاده از فولاد آلیاژی مقاوم، بلبرینگ های صنعتی و اجزای دقیق تر، باعث افزایش دوام و البته هزینه ساخت دستگاه می شود. رول بازکن هایی با کیفیت بالای قطعات داخلی معمولاً عمر مفید طولانی تری دارند.

4. برند و کشور سازنده

محصولات برندهای داخلی معمولاً قیمت پایین تری نسبت به مدل های وارداتی دارند. با این حال، برخی سازندگان ایرانی با کیفیت مهندسی بالا، توان رقابت با برندهای خارجی را پیدا کرده اند و گزینه ای مقرون به صرفه محسوب می شوند.

5. امکانات جانبی و سفارشی سازی

افزودن تجهیزاتی مانند بازوی بارگذاری هیدرولیکی، سنسورهای کنترل تنش یا سیستم تغذیه خودکار، موجب افزایش قیمت نهایی می شود. انتخاب این امکانات باید بر اساس نیاز واقعی خط تولید انجام گیرد.

نگهداری و سرویس رول بازکن ورق استیل

نگهداری منظم رول بازکن ورق استیل نقش مهمی در افزایش طول عمر، عملکرد پایدار و کاهش توقفات خط تولید دارد. بی توجهی به سرویس دوره ای می تواند باعث سایش قطعات، لرزش در حین کار و حتی آسیب به سطح ورق استیل شود. برای حفظ بهره وری دستگاه، رعایت نکات زیر ضروری است.

– روان کاری منظم قطعات متحرک

تمام بخش های متحرک مانند بلبرینگ ها، محور مندرل و گیربکس باید در بازه های زمانی مشخص روغن کاری شوند. استفاده از روان کار استاندارد از اصطکاک و استهلاک زودرس جلوگیری می کند.

– بازرسی محور مرکزی و سیستم ترمز

مندرل و سیستم ترمز در معرض بیشترین فشار مکانیکی قرار دارند. بررسی سلامت مکانیزم انبساط مندرل، وضعیت پدهای ترمز و تنظیم مجدد آن ها برای حفظ ایمنی و کنترل تنش ضروری است.

– بررسی اتصالات الکتریکی و سنسورها

در مدل های موتوردار و هیدرولیکی، عملکرد صحیح سنسورها، تابلو برق و کنترلرها باید به صورت دوره ای تست شود. وجود هرگونه اختلال در این بخش ها می تواند موجب توقف ناگهانی یا بازپیچی خطرناک رول شود.

– کنترل هم راستایی و مسیر ورق

رولرهای هدایت کننده و بازوهای نگهدارنده باید هم راستایی دقیقی با محور رول داشته باشند. هرگونه انحراف یا تنظیم نادرست ممکن است باعث خراش یا تاب برداشتن ورق گردد.

– رعایت نکات ایمنی هنگام سرویس

پیش از انجام هرگونه تعمیر یا روغن کاری، دستگاه باید از برق و سیستم هیدرولیک جدا شود. استفاده از تجهیزات ایمنی و رعایت دستورالعمل سازنده از بروز حوادث جلوگیری می کند.



به طور کلی، رول بازکن ورق استیل یکی از تجهیزات کلیدی در خطوط تولید فلزات است که وظیفه دارد کویل های سنگین استیل را با کنترل سرعت و تنش، به صورت یکنواخت باز کرده و برای مراحل بعدی مانند صاف کاری، برش یا فرم دهی آماده کند.

این دستگاه در انواع دستی، موتوردار و هیدرولیکی تولید می شود و هرکدام متناسب با ظرفیت خط و نوع کاربرد انتخاب می گردند. استفاده از رول بازکن مناسب موجب افزایش سرعت تولید، کاهش ضایعات، حفظ کیفیت سطح ورق و ارتقای ایمنی محیط کار می شود.

در زمان خرید، توجه به عواملی مانند ظرفیت تحمل وزن، نوع سیستم محرک، هماهنگی با سایر تجهیزات و برند سازنده از اهمیت ویژه ای برخوردار است. همچنین، انجام سرویس های منظم و رعایت اصول نگهداری ذکر شده، ضامن عملکرد پایدار و عمر طولانی دستگاه خواهد بود.

به طور خلاصه، رول بازکن ورق استیل نقطه آغاز کیفیت در خطوط تولید فلزی است؛ انتخاب آگاهانه و نگهداری اصولی آن، سرمایه گذاری مطمئن برای افزایش بهره وری و پایداری تولید در صنایع مختلف محسوب می شود.
